一文读懂短程蒸馏系统的蒸馏过程!

  短程蒸馏系统是一种特殊的“液--液”分离技术,它不同于传统蒸馏依靠沸点差分离原理,而是靠不同物质分子运动平均自由程的差别实现分离。所谓分子运动自由程是指相邻量词碰撞之间所走的路程。当液体混合物沿加热筒体流动并被加热,轻、重分子会逸出液面而进入气相,由于轻、重分子的自由程不同。因此,不同物质的分子从液面逸出后移动距离不同,若能恰当地设置一块冷凝板,则轻分子达到冷凝板被冷凝排出,而重分子达不到冷凝板沿混合液排出。这样,达到物质分离的目的。

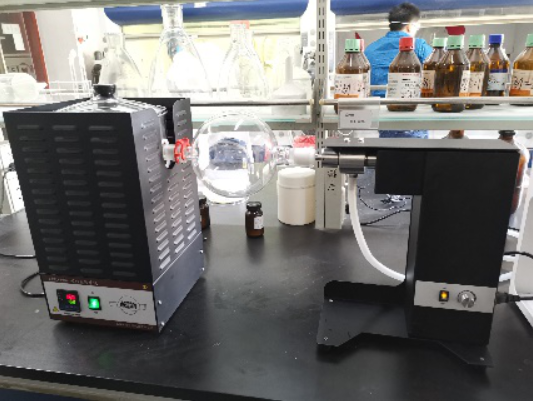

ZRDZ-2000短程蒸馏系统


  一、短程蒸馏系统的工作原理
  蒸汽流向的驱动力就是沸腾的薄膜和冷凝面之间的压差,对于微小的压力降就会引起蒸汽的流动。在1mbar下运行并要求在沸腾面和冷凝面之间较短的距离,依据这个原理制作的蒸馏器称为短程蒸馏器。短程蒸馏器(分子蒸馏)有一个内置冷凝器在加热面的对面,并使操作压力降到0.001mbar。
  短程蒸馏器是一个工作在1~0.001mbar压力下热分离技术过程,它较低的沸腾温度,适合热敏性、高沸点物。其基本构成:带有加热夹套的圆柱型筒体,转子和内置冷凝器;在转子的固定架上精确装有刮膜器和防飞溅装置。内置冷凝器位置处在蒸发器的中心,转子是在圆柱型筒体和冷凝器之间旋转。
  二、短程蒸馏系统蒸馏过程
  物料从蒸发器的顶部加入,经转子上的料液分布器将其连续均匀地分布在加热面上,随即刮膜器将料液刮成一层薄、呈湍流状的液膜,并以螺旋状向下推进。在这个程中,从加热面表面上逸出的轻分子,经过较短的路线和几乎未经碰撞就到内置冷凝器上冷凝成液,并沿着冷凝器管流下,通过处于蒸发器底部的出料管排出,残液即重分子在加热区下的圆形通道中收集,再通过侧面的出料管中流出。
  短程蒸馏过程可发如下四步:
  1、分子从液相主体向蒸发表面扩散
  通常的情况下,液相中的扩散速度是控制分子蒸馏速度的zui主要因素,应尽量减薄液层厚度及强化液层的流动。
  2、分子在液层表面上的自由蒸发
  蒸发速度随着温度的升高而上升,但分离因素有时却随着温度的升高而降低,因此,应以被加工物质的热稳定性为前提,选择较经济合理的蒸馏温度。
  3、分子从蒸发表面向冷凝面飞射
  蒸气分子在从蒸发面向冷凝面飞射的过程中,可能彼此相互碰撞,也有可能和残存于两面之间的空气分子发生碰撞。由于蒸发分子远重于空气分子,且大都具有相同的运动方向,所以它们自身碰撞对飞射方向和蒸发速度影响不大。而残气分子在两面间呈杂乱无章的热运动状态,因此残气分子数目的多少是影响飞射方向和蒸发速度的主要因素。
  4、分子在冷凝面上冷凝
  只要保证冷热两面间有足够的温度差(一般为70~100℃),冷凝表面的形式合理且光滑则认为冷凝步骤可以在瞬间完成,所以选择合理冷凝器的形式相当重要。
  综上所述,薄膜蒸发器 技术作为一种特殊的新型分离技术,主要应用于高沸点、热敏性物料的提纯分离。实践证明,此技术不但科技含量高,而且应用范围广,是一项工业化应用前景十分广阔的高新技术。
